ABC-Kräne und Spidercams bei der WM

ABC-Kräne

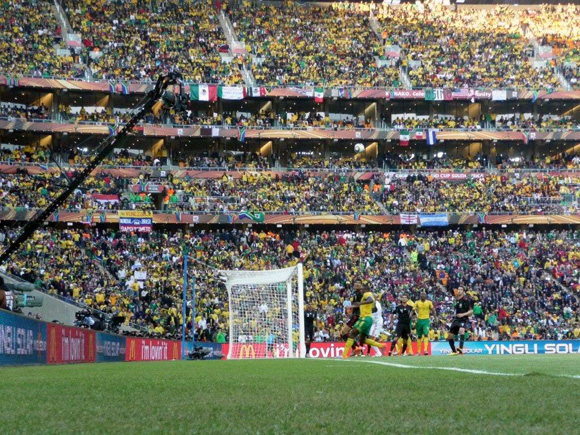

In allen zehn Stadien werden je drei ABC-Kräne der Typen 120 und 100 eingesetzt, ausgestattet mit den Remote Heads Pelé und Alex digital. In der neuen Generation lassen sich die Kräne durch ein hochbelastbares Drehgelenk noch feinfühliger und damit präziser schwenken. Eine neue Nivellierungsstange, sowie ein für Rundgewichte optimierter Gewichtsträger sollen für exakte Austarierungsmöglichkeiten sorgen.

Die stabile Leichtbauweise aus Aluminium-Vierkantsegmenten bietet neben dem geringen Gewicht eine hohe Steifigkeit des Krans. Ein weiterer Vorteil des Krans ist der schnelle und einfache Auf-und Abbau, was gerade bei großen Sportveranstaltungen von enormer Bedeutung. Die maximale Zuladung beträgt je nach Aufbauversion bis zu 30 kg.

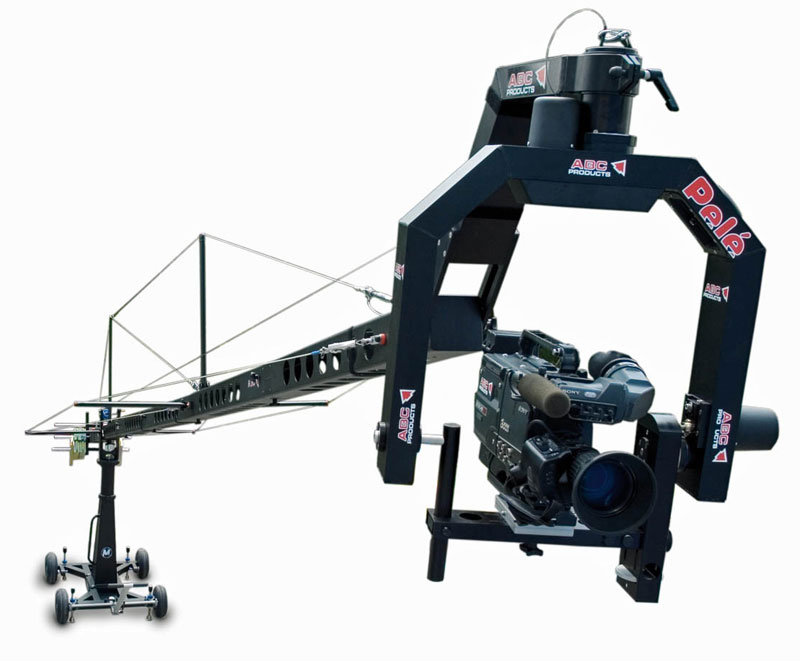

Um den Bewegungsspielraum des Krans zu erweitern, ist ein Remote-Head nötig. Dieser ist aufgrund des geringen Eigengewichts ideal auf die Anforderungen abgestimmt. Der doppelarmige Pelé XL35 ist –bei 9 kg Eigengewicht –für eine Zuladung bis zu 30 kg konstruiert. Er bietet 360° Schwenkradien – sowohl vertikal als auch horizontal – und somit viele Gestaltungsmöglichkeiten.

Das Steuerpult ist robust und kompakt und speziell für den mobilen Einsatz optimiert. Neu ist hier die Möglichkeit einer mehrstufigen Rampenbelegung, um das Anfahrt und Stoppverhalten des Remote Heads, der jeweiligen Aufnahmesituation anzupassen. Die optional erhältliche Einmannbedienung ermöglicht dem Operator die Steuerung aller Funktionen direkt am Kran. Das Gesamtpaket kann noch mit Hilfe des CD6 Dollies erweitert werden, der einen mobileren Kraneinsatz ermöglicht.

Spidercams

Insgesamt vier Spidercams sind bei der WM im Einsatz: Sie wurden in den Stadien Soccer City, Ellis Park (Johannesburg), Durban und Port Elizabeth installiert, wo nun auch alle Viertelfinalspiele stattfinden.

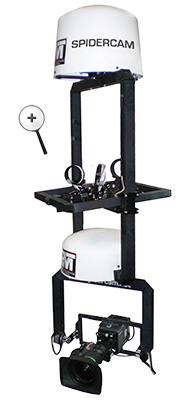

Wie ein ferngesteuertes Flugobjekt kann sich die Spidercam dreidimensional frei in allen Richtungen bewegen. Ein Seilzugsystem, das an vier Punkten befestigt ist, hält die Kamera im 2-Achsen Remotehead in der gewünschten Höhe. Mit Seilwinden lassen sich die Seile koordiniert verkürzen oder verlängern. Sie treiben das System an und machen es schnell und wendig. Somit ist dank Spidercam jeder Blickwinkel innerhalb des Areals anfahrbar.

Durch die geringen Zugkräfte ist das System auch für Inneneinsätze nutzbar. Video- und Steuersignale werden über Glasfaser übertragen, wodurch ein störungs- und verlustfreier Einsatz garantiert wird. PMT betreut in Südafrika die Spidercams und die ABC-Kräne.
