NAB2010: Miranda zeigt Produkte für 3DTV
Miranda stellt Lösungen zur 3D-Signalbearbeitung sowie zum Monitoring und Branding von 3D-Material vor.

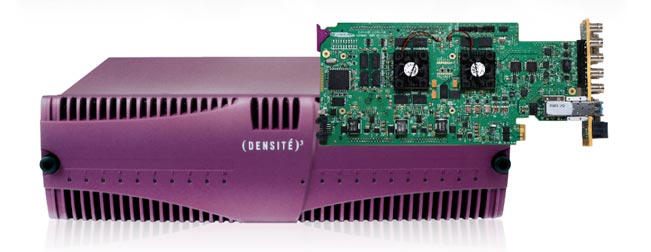

3DX-3901 Signalprozessor
Der 3D-Signalprozessor 3DX-3901 ist als Einschubkarte ausgeführt und kann in dem modular aufgebauten Densite-System des Herstellers verwendet werden. An Funktionen bietet 3DX-3901 unter anderem die Konvertierung verschiedener 3D-Formate, so zum Beispiel eine Wandlung von Dual Link- zu Single Link-Signalen zur Bearbeitung oder zum Monitoring in der Postproduktion. Auch eine Side-by-Side-Encodierung des Signals für das Playout kann der Videoprozessor übernehmen. Durch die Konvertierungsoptionen soll sichergestellt werden, dass die 3D-Signale an vorhandenes Equipment angepasst und damit weiterverarbeitet werden können.
Weiter ist es möglich, die Bilder in ihrer horizontalen und vertikalen Position zu justieren, wodurch beispielsweise die ungenaue Ausrichtung eines Spiegelrigs während der Produktion ausgeglichen werden kann. Auch ein horizontaler oder vertikaler Flip der Videosignale kann stattfinden. Die Horizontal Image Translation (HIT) bietet sich hingegen dafür an, aus einer 2D- eine 3D-Ansicht zu generieren. Laut Miranda eignet sich dieses Feature am besten für Landschaftsaufnahmen. Über einen Aux-Ausgang ist ein ständiges Monitoring des bearbeiteten Signals möglich.
Neben der Formatkonvertierung in der Postproduktion nennt Miranda auch das direkte Signalprocessing bei einer 3D-Produktion als Anwendungsgebiet. So können die Signale der 3D-Kameras beispielsweise schon am Set geflippt und für ein erstes Monitoring aufbereitet werden. Das Monitoring-Modul der Karte gibt das 3D-Signal wahlweise in Anaglyphen- oder Differenzdarstellung sowie als separates Links-Rechts-Signal aus. Des Weiteren kann der 3DX-3901 für den simultanen Playout von 3D- und 2D-Material verwendet werden.

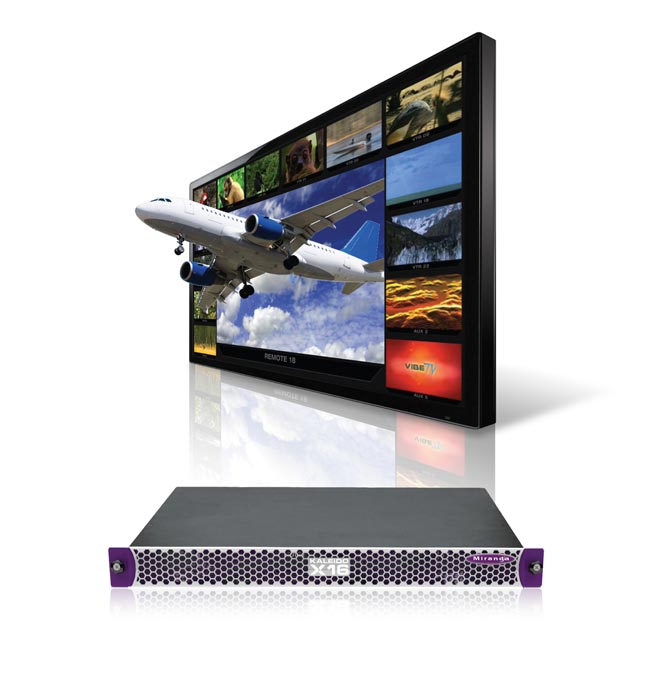

Kaleido Multi-Viewer
Beim Kaleido-X16 handelt es sich um einen Multi-Viewer mit 16 Ein- und zwei Ausgängen, der auch die Darstellung von 3D-Inhalten beherrscht. Hierzu muss das Gerät dann mit einem stereoskopischen 3D-Monitor verbunden sein. Da der X16 den Anschluss von Dual Link 1,5 Gbps erlaubt, ist der Einsatz des Systems schon während des Drehs denkbar, um so die Bildqualität und 3D-Wirkung bestimmter Kamerasetups zu vergleichen. Es ist auch möglich, 2D- und 3D-Signale gleichzeitig darzustellen.

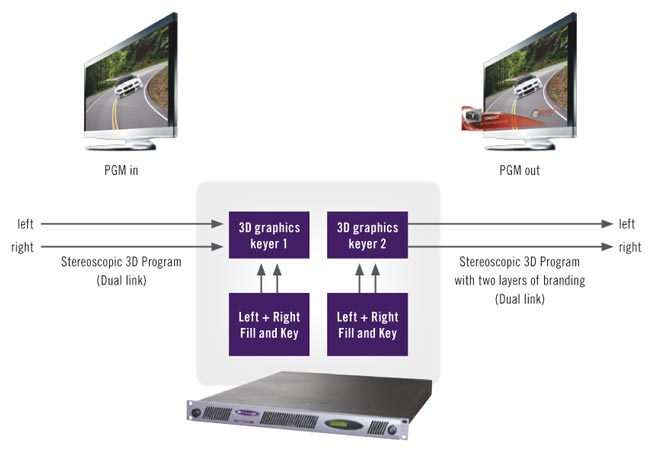

Imagestore 750 3D-Channel Branding
Mit dem Imagestore 750 präsentiert Miranda eine 3D-fähige Channel-Branding-Lösung. Bei Single 1,5 Gbps-Signalen bietet das System vier Branding- oder Keying-Ebenen, bei Dual 1,5 Gbps sind noch zwei Ebenen realisierbar. Die Tiefenstaffelung der verwendeten Grafiken lässt sich variieren, um einen optimalen 3D-Effekt zu erzeugen. Außerdem bietet das Gerät einige Funktion zur Audiobearbeitung, wie beispielsweise das automatisierte Upmixing einer Stereoquelle auf 5.1-Mehrkanalton, was in Verbindung mit einer 3D-Bilddarstellung durchaus von Nutzen sein kann.
