Blackmagic: Neue Mischer, neue Studiokamera und mehr

Atem Television Studio HD8

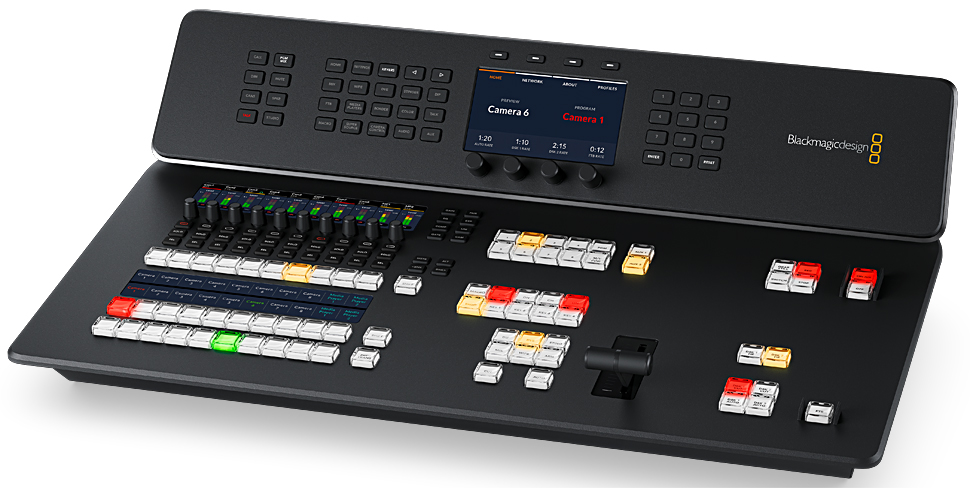

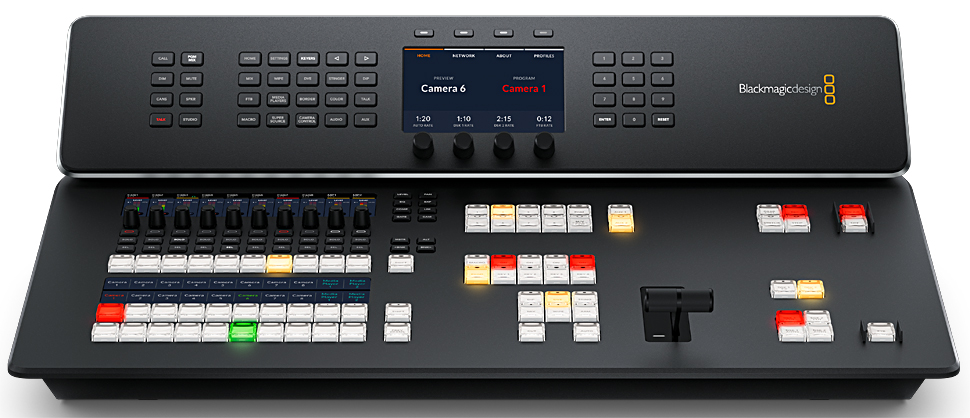

Die neuen Topmodelle der Atem-Bildmischer-Familie heißen Television Studio HD8 und Television Studio HD8 ISO. Es sind HD-Live-Produktionsmischer mit acht 3G-SDI-Bildeingängen und integriertem Broadcast-Bedienpanel, aber sie sind trotzdem noch kompakt und tragbar — auch was das Budget angeht: der HD8 kostet 3.489 Euro, der HD8 ISO 4.635 Euro. Dabei bieten beide Mischer integrierte Streaming-, Aufzeichnungs-, DVE-, Keyer-, USB-Webcam-, Mediaplayer-, und Talkback-Funktionalität sowie optionalen Cloud-Speicher. Der HD8 ISO kann zusätzlich alle acht Eingangssignale intern aufzeichnen, unterstützt bis zu acht Remote-Kameras, jeweils mit eigener Steuerung/Shading und Tally.

Weitere Details

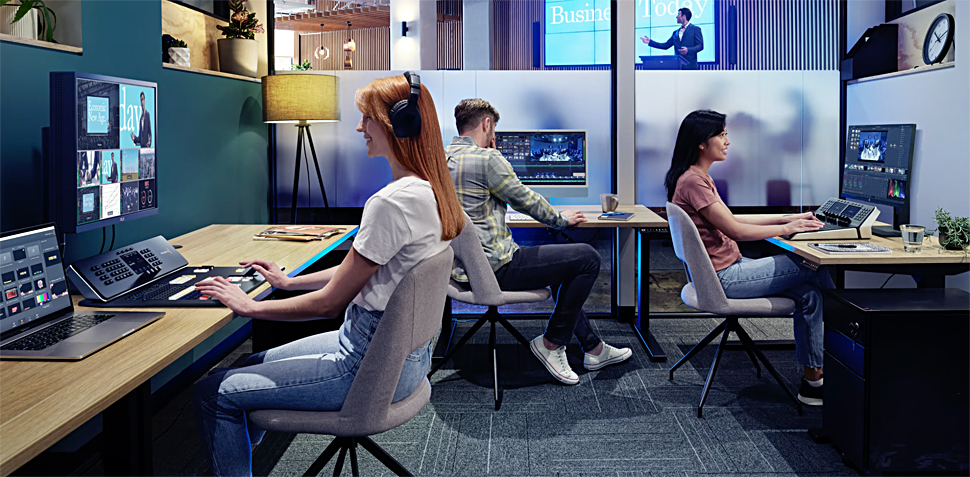

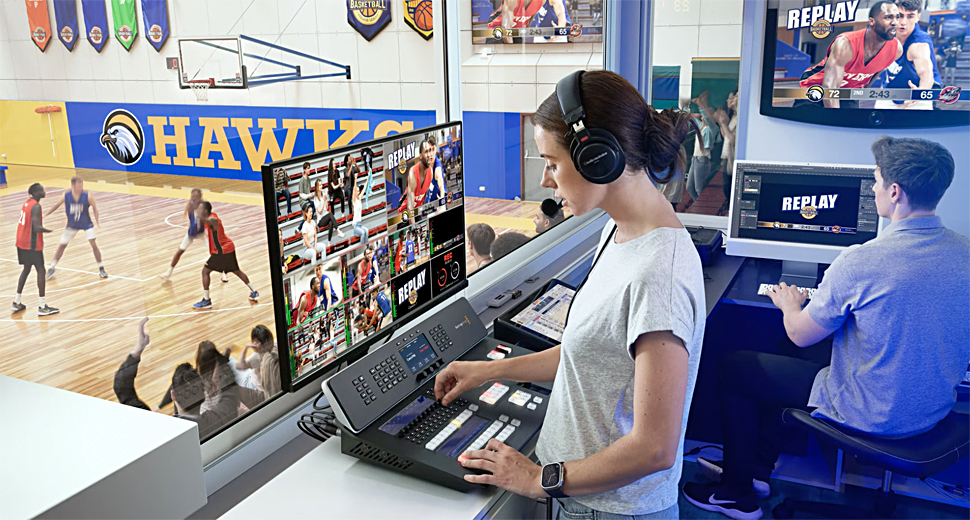

Die neuen Atem Television Studio HD Mischer sind als professionelle Live-Produktionsmischer mit integriertem Broadcast-Bedienpanel konzipiert. Das portable Design erlaubt es, die Mischer auch an kleinen Veranstaltungsorten mit begrenztem Arbeitsraum  zu nutzen, denn sie brauchen keine zusätzliche Equipment-Racks.

Die Benutzer erhalten einen leistungsstarken Mischer mit acht skalierbaren SDI-Eingängen, zwei Aux-Ausgängen, vier Chromakeyern, zwei Downstream-Keyern, SuperSource, zwei integrierten Mediaplayern und zahlreichen Mix/Wipe-Effekten. Über die reine Bildmischerfunktionalität hinaus bieten die Mischer auch Hardware-Streaming, interne Aufzeichnung, einen Audiomixer, Talkback, einen Multiviewer plus optionale Cloud-Synchronisierung vom internen Speicher des Mischers.

Das ISO-Modell ermöglicht sogar die Aufzeichnung aller acht Eingangssignale. Man kann also das Sendesignal aufzeichnen, hat aber auch noch alle synchron vorliegenden Kamerasignale für die Nachbearbeitung direkt im Mischer — und es gibt eine direkte Verbindung vom Mischer zu DaVinci Resolve, mehr dazu weiter unten. In der ersten Phase der Produkteinführung des Television Studio HD8 ISO sind im Kaufpreis auch gleich 2 TB Speicherkapazität integriert, später soll es auch andere Optionen geben.

Im Atem Television Studio HD stecken auch Atem Advanced Chroma Keyer, ein Fairlight Audiomixer, DVE, Standbildspeicher für Grafiken und vieles mehr. Auf die meisten Funktionen kann man direkt über das Bedienpanel zugreifen. Die Benutzer können aber auch die kostenlose Bedien-Software Atem Software Control unter Mac oder Windows laden und bekommen dann noch mehr Features.

Für die Bildgestaltung stehen Übergänge wie Fades oder Effekte wie Dip-to-Color, DVE-Squeeze und DVE-Push zur Verfügung. Für Bild-im-Bild-Effekte mit maßgeschneiderten Grafiken können Benutzer Effekte laden. Dank der integrierten Mediaplayer lassen sich für Titel und Grafiken auch Grafiken mit Alphakanälen speichern und als Live-Video-Input laden.

Während der Produktion kann der Mischer die Ergebnisse auch live streamen — direkt aus dem Mischer.

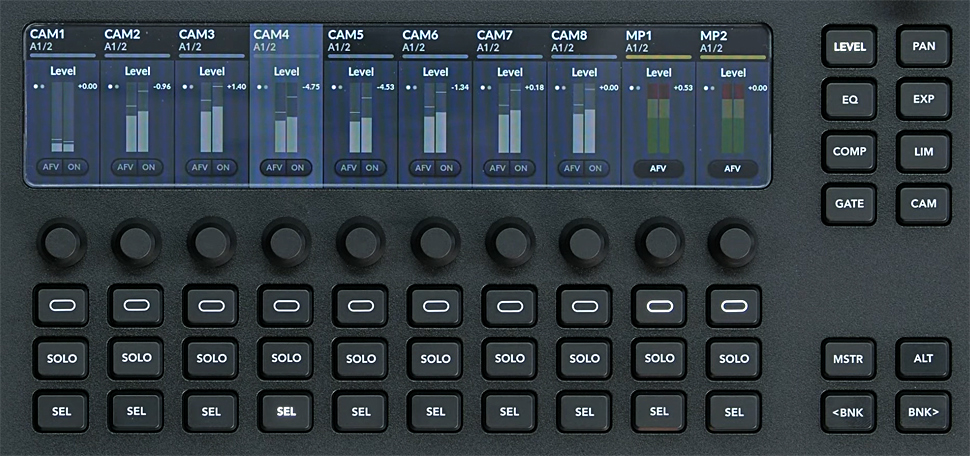

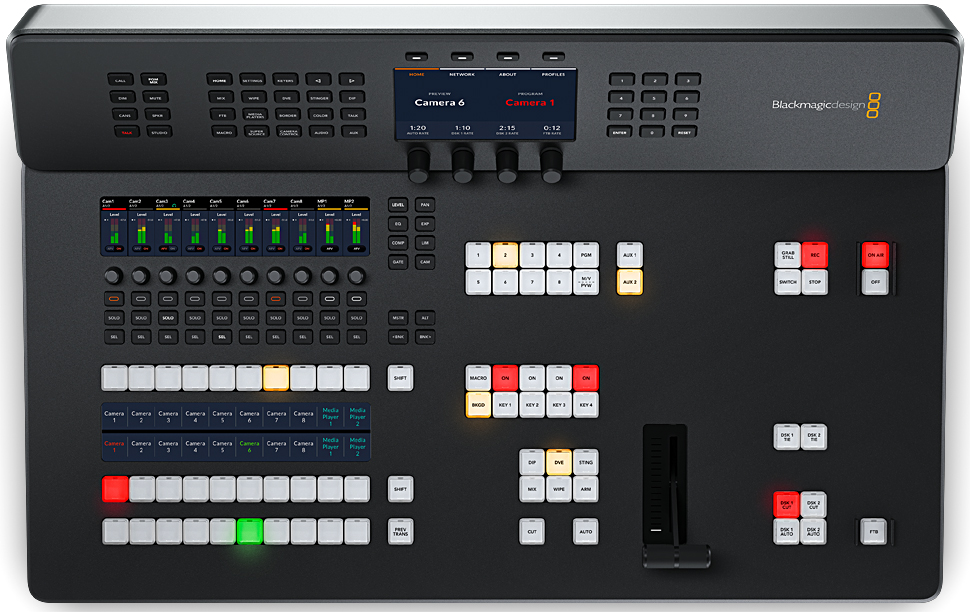

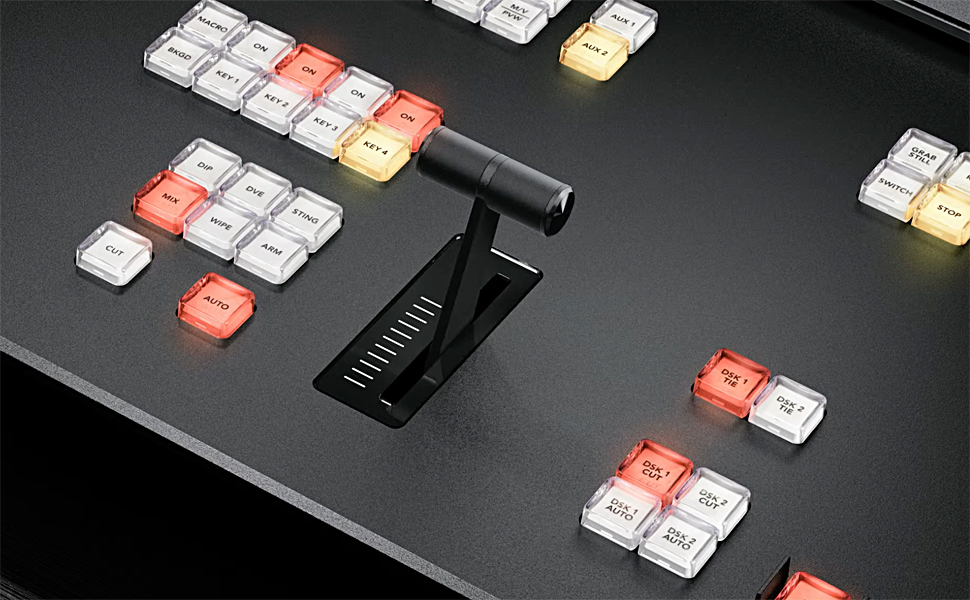

Über die Tasten am Bedienpanel werden Quellen ausgewählt, Übergänge ausgelöst und Videoeffekte eingerichtet. Für die manuelle Steuerung von Übergängen gibt es zudem einen Blendenhebel (T-Bar). Das Bedienpanel ist mit innovativer Audiomixer-Steuerung und einem speziellen LCD für die Aussteuerung im Live-Betrieb ausgestattet.

Mit acht 3G-SDI-Videoeingängen ermöglichen beide Modelle des Atem Television Studio HD. Es  können Videokameras mit SDI-Ausgängen, wie etwa die Blackmagic Studio Camera oder Blackmagic Ursa Broadcast G2 (Praxistest), angeschlossen werden. Alle Videoquellen werden ungeachtet ihrer Videonormen passend zur Videonorm des Mischers automatisch re-synchronisiert, die Signale angepasst. Der Setup am Drehort ist damit denkbar einfach.

Der integrierte Media Pool dient zum Speichern von RGBA-Grafiken und Animationen in Broadcast-Qualität, die über zwei Mediaplayer abspielbar sind. Alle Medien unterstützen den RGB-Farbraum mit Alphakanal für Transparenz und Ebenen. Der Media Pool fasst 20 Standbilder in HD-Auflösung. Motion-Graphics-Clips für Animationen und Stinger dürfen bis zu 400 Frames in 720 HD und 200 Frames in 1080 HD lang sein.

Dank vier Atem Advanced Chroma Keyern für Greenscreen-Keying-Effekte eignen sich Atem Television Studio Mischer auch für Nachrichten oder Präsentationszwecke am Set. Die Chromakeyer verfügen über einen Color-Picker zur Auswahl von Proben für Hintergrundfarben, aus denen automatisch Key-Parameter generiert werden. Präzisions-Bedienelemente dienen der Kanten- und Streulichtverarbeitung, und mit einem Vordergrund-Farbkorrektor zum Angleichen von Vorder- und Hintergrundebenen geht auch nahtloses Compositing.

Zusätzlich zu den DVE bieten die Atem Television Studio Mischer einen leistungsstarken SuperSource-Mehrebenen-Prozessor. Er bringt vier weitere DVE-Ebenen plus eine Hintergrundebene, die als eine zusätzliche Quelle angezeigt werden. Der SuperSource-Prozessor ist bei Interviews mit mehreren Personen ideal für Bild-im-Bild-Anzeigen, denn so können Benutzer ihre Effekte so einrichten, dass Zuschauer jede interviewte Person in einer eleganten Grafik sehen.

Atem Television Studio HD verfügt über acht unabhängige 3G-SDI-Eingänge, jeder mit eigenem Normwandler. Damit lässt sich jedes eingehende 1080HD- oder 720HD-Signal in die Videonorm des Mischers konvertieren.

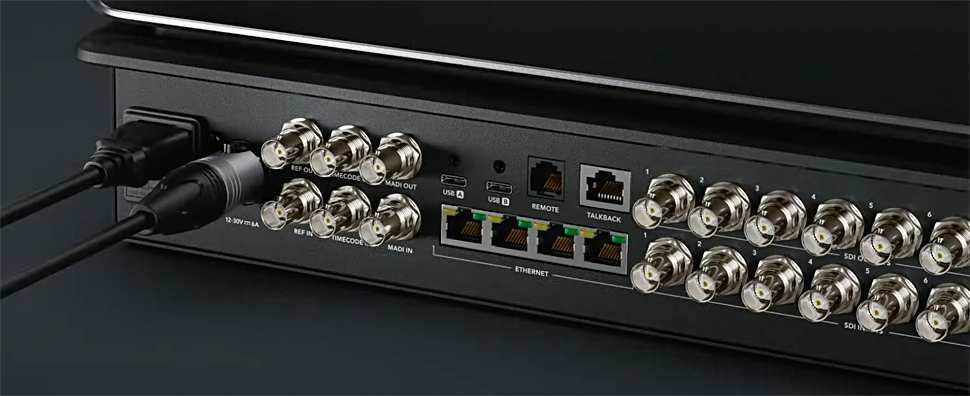

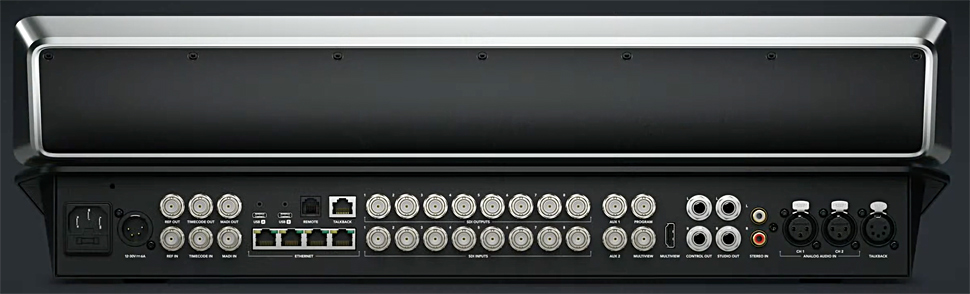

Mit neun 3G-SDI-Programmausgängen bieten Atem Television Studios Mischer den Benutzern genügend Anschlüsse, um einen separaten Programm-Return-Feed an alle Kameras zu senden. Das ist wichtig, weil Tally-, Talkback- und Kamerasteuerungssignale über den SDI-Programm-Return-Feed übermittelt werden. Für den Betrieb von Bühnenmonitoren und Master-Rekordern sind zudem zwei Aux-Ausgänge vorhanden. Zum Monitoring der Kameras auf einem Multiview gibt es einen dedizierten 3G-SDI- und einen HDMI-Ausgang.

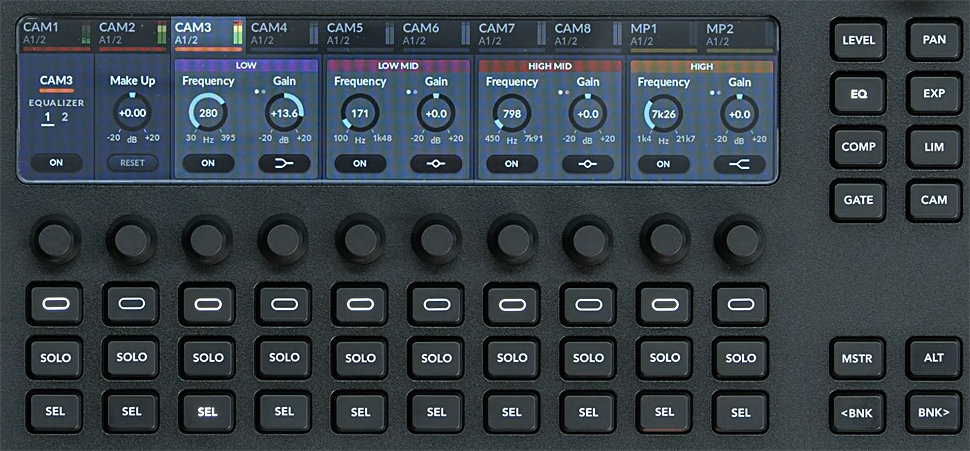

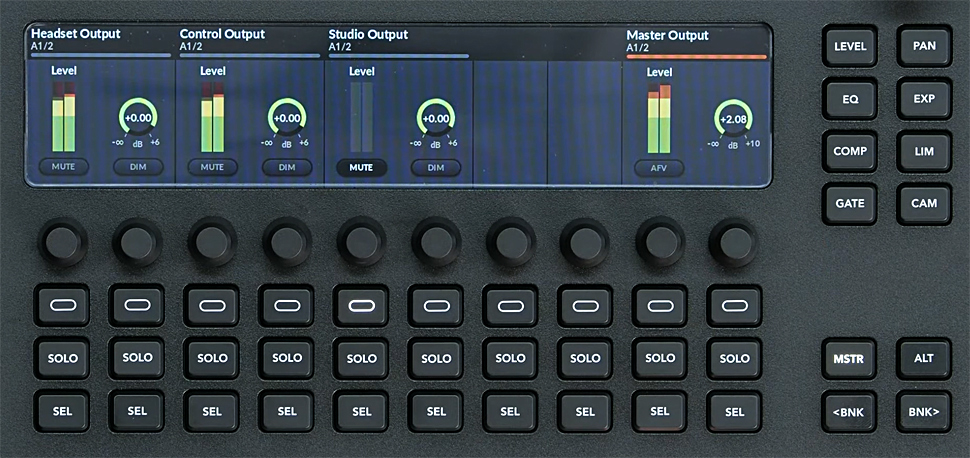

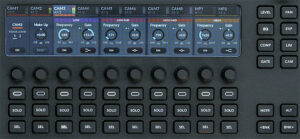

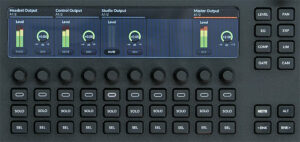

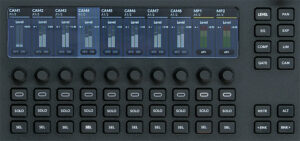

Der in Atem Television Studio HD Mischer verbaute Fairlight Audiomixer macht selbst hochgradig komplexes Live-Audiomischen möglich. Der interne Mischer verfügt über ausreichend Kanäle für alle SDI-Inputs sowie über extra Kanäle für die XLR-, Cinch- und Madi-Inputs. Jeder Eingang hat einen hochwertigen parametrischen 6-Band-EQ sowie Kompressor, Limiter, Expander, Noise Gate und volle Panoramaregelung. Einstellungen für den Audiomixer sind über das LCD oder die speziellen Steuerelemente am Bedienpanel möglich.

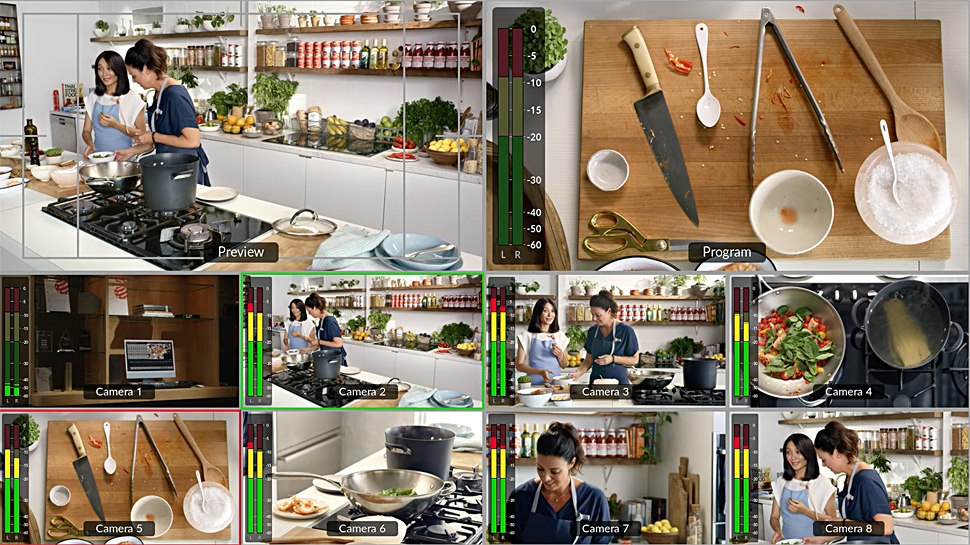

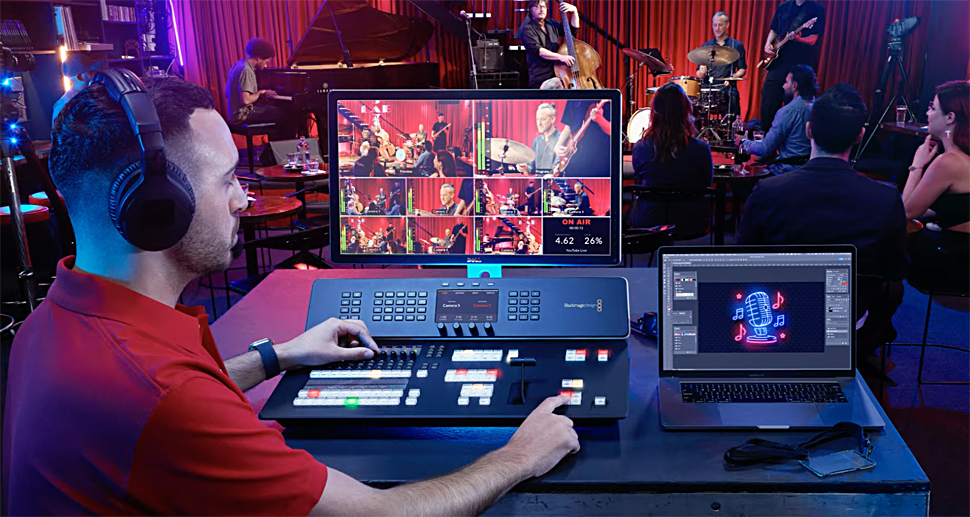

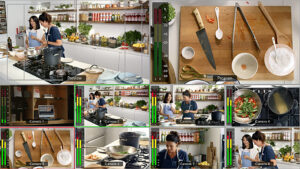

Über die Multiview-Funktion von Atem Television Studio HD Mischern können alle Video Inputs, Vorschau und Programm auf einem einzigen SDI- oder HDMI-Monitor angezeigt werden. Alle Kameraansichten umfassen Tally-Anzeigen, die den On-air-Status der Quelle signalisieren. Überdies bietet jede Ansicht benutzerdefinierte Kennungen und Audiopegelmeter. Benutzer können das Multiview-Layout mit bis zu 16 gleichzeitigen Ansichten nach Belieben anpassen.

Mit der eingebauten Hardware-Streaming-Engine der Atem Television Studio HD Mischer streamt man live an ein globales Publikum. Somit können Benutzer live und in besserer Qualität ohne fallengelassene Frames auf YouTube, Facebook und Twitch streamen. Man kann per Ethernet ans Internet streamen oder zum Verwenden mobiler Daten ein Smartphone anschließen.

Die Atem Television-Studio-HD-Mischer unterstützen die Aufzeichnung auf externe USB-Laufwerke. Ist ein optionaler M.2-Speicher installiert, kann man direkt über den internen Speicher auf Cloud-Speicher aufzeichnen.

Der interne Speicher und alle externen USB-Laufwerke werden über das lokale Ethernet-Netzwerk freigegeben. So können sich andere Personen Postproduktionsaufgaben wie Schnitt, Farbkorrektur und der Vorbereitung von Grafiken widmen.

Die Aufzeichnung im H.264-Format mit AAC-Audio bringt Video in Broadcast-Qualität und kleine Dateigrößen. Die Aufzeichnung im »Append«-Modus ist ein interessantes Feature, weil man damit eine neue Aufzeichnung direkt an eine vorherige anhängen und so eine einzelne Datei ausliefern kann.

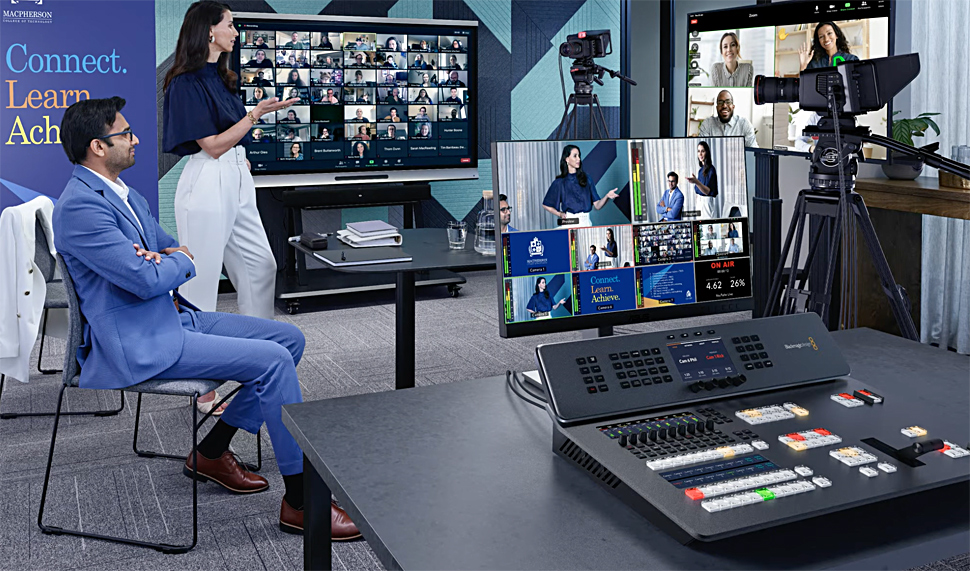

Da Atem Television Studio HDs über den USB-Port angeschlossene Geräte als Webcam erkennen, können Benutzer ihre Video-Software frei wählen. Man kann die Mischer also an jeden Computer anschließen und jede mit Webcams kompatible Video-Software einsetzen. Dies garantiert vollständige Kompatibilität mit jeder Video-Software in voller 1080-HD-Auflösungsqualität.

Multicam-Nachbearbeitung der Live-Bildmischung beim ISO-Modell

Das Atem Television Studio HD ISO Modell zeichnet alle Inputs in separaten Videodaten auf und gestattet so die nachträgliche Bearbeitung von Live-Events. Video Inputs werden in acht separaten, mittels Timecode synchronisierten Dateien angelegt, und auch das Programmvideo wird in einer separaten Master-Videodatei aufgezeichnet. Dies ermöglicht den Schnitt mit jeder NLE-Software, die Multicam-Editing unterstützt. Überdies wird eine DaVinci-Resolve-Projektdatei mit den Dateien der Video Inputs verlinkt und gespeichert. Dabei wird der Live-Schnitt in eine Schnitt-Timeline konvertiert, die man einfach per Mausklick öffnen kann.

Das ISO-Modell unterstützt diese DaVinci-Resolve-Projektdateien und ermöglicht so vollständige Postproduktions-Workflows mitsamt Schnitt, Colorgrading, visuellen Effekten und Vertonung. Man öffnet das Projekt einfach und schon sieht man die Live-Produktion als Schnitt-Timeline. Für das Finishing in UHD kann man sogar auf die Blackmagic-Raw-Kameradateien zurückgreifen, indem man diese mit dem Projekt verknüpft.

Shading von Blackmagic-Kameras direkt mit dem ISO-Modell

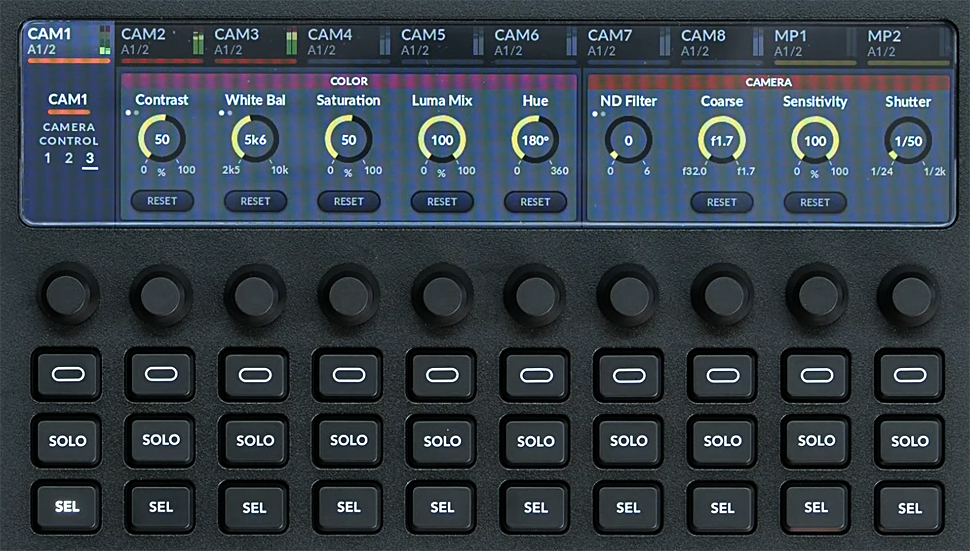

Das ISO-Modell bietet die Steuerung von Remote-Kameras. Blackmagic Ursa Broadcast G2 (Praxistest), Blackmagic Studio Camera 4K Pro G2 und die neue Blackmagic Studio Camera 6K Pro (mehr Infos auf Seite 3 dieser Meldung) können Live-Streams in H.264 direkt an den Mischer senden. Auch Kamerasteuerung und Tally werden geboten. Und der Programmton wird als Return-Feed an die Kamera zurückgesendet. Das ist ideal für Live-Interviews.

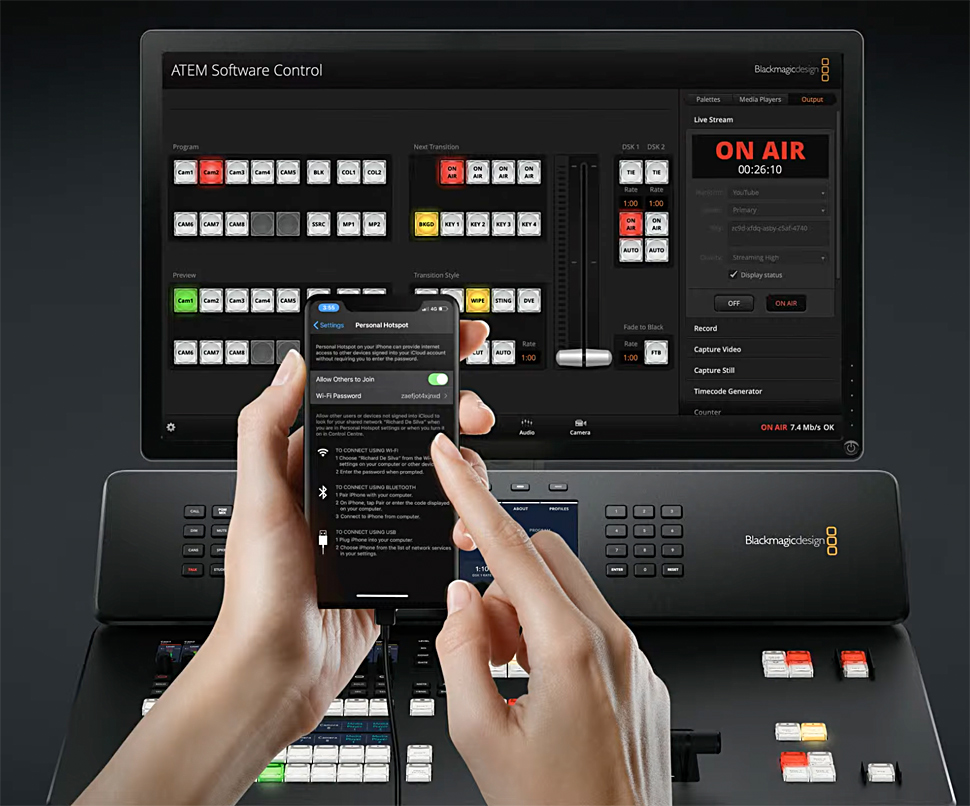

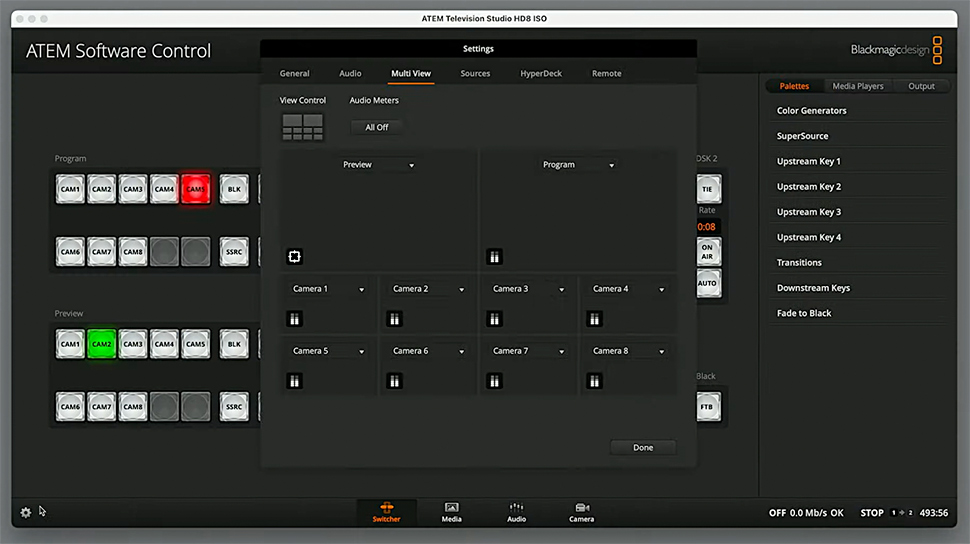

Die Atem Software Control Anwendung setzt weitere Kräfte des Atem Television Studio HD frei, denn damit kann man auf alle Mischerfunktionen zugreifen. Die Bedienoberfläche von Atem Software Control gleicht optisch einem Mischer. Anpassungen erfolgen über Menüpaletten. Benutzer können hier live mischen, Audio abmischen, kameraintern graden und Medien verwalten. Auch das Erstellen und Ausführen von komplexen Makros kann die Software.

Atem Television Studio HD Mischer unterstützen mehrere Sprachen. Man kann seine bevorzugte Sprache über die Menüs oder in Atem Software Control auswählen. Neben Deutsch sind Englisch, Französisch, Spanisch, Italienisch, Portugiesisch, Polnisch, Russisch, Ukrainisch, Türkisch, Chinesisch, Japanisch und Koreanisch verfügbar.

Wer sich ein Podcast-Studio einrichten will oder zusätzliche Mikrofone benötigt, kann mit einem Atem Microphone Converter (mehr dazu auf Seite 4 dieser Meldung) seine Kapazitäten für die Audio Inputs erweitern. Er wird direkt über den Madi-Anschluss mit dem Atem Television Studio verbunden und erfordert keinerlei komplexe Einrichtung. Für zusätzliche Inputs schaltet man einfach mehrere Geräte in Reihe.

»Die neuen Atem Television Studio HD8 Mischer sind großartig, weil sie viele Funktionen in einem extrem tragbaren Design vereinen«, so Grant Petty, der CEO von Blackmagic Design. »Um Benutzern kompromissloses Arbeiten zu ermöglichen, haben wir die Mischer auf High-End-Broadcastniveau entwickelt. Sie bieten ein volles Broadcast-Bedienpanel und eine innovative Audiomixer-Steuerung sowie Streaming und Aufzeichnung komplett mischerintern. Wir freuen uns auf eine spannende Zukunft!«

Keinen Site-Report mehr verpassen und einfach den Newsletter abonnieren:

Leistungsmerkmale des Atem Television Studio HD8

* All-in-one-Mischer mit Bedienpanel
* Anschlussmöglichkeiten für bis zu acht SDI-Kameras
* Breite Palette an professionellen Videoeffekten
* Interner Medienspeicher für Stills und Motion Graphics
* Vier Atem Advanced Chroma Keyer für Projekte mit Green- oder Bluescreens
* Inklusive SuperSource-Mehrebenen-Prozessor mit vier DVE
* Acht skalierbare 3G-SDI-Eingänge
* Neun 3G-SDI-Ausgänge für Programmvideo und zwei 3G-SDI-Aux-Ausgänge
* Audiomixer unterstützt Limiter, Kompressor, 6-Band-EQ und mehr
* Multiview-Funktion mit 16 Ansichten zur Überwachung aller Kameras auf einem einzigen Monitor
* Live-Streaming per Ethernet oder mittels Mobiltelefonen per USB
* Aufzeichnung auf USB-Laufwerke oder über den internen Speicher optional auf Cloud-Speicher
* USB-Ausgang fungiert als Webcam und unterstützt jede Video-Software
* Das ISO-Modell unterstützt die Aufzeichnung von allen Videoeingängen für die nachträgliche Bearbeitung
* Das ISO-Modell zeichnet DaVinci-Resolve-Projektdateien auf
* Das ISO-Modell unterstützt Remote-Kameras über das Internet
* Inklusive der kostenlosen Atem Software Control Anwendung für Mac und Windows
* In 13 verbreitete Sprachen lokalisiert
* Atem Microphone Converter ermöglicht zusätzliche Audio-Eingangssignale
