ST2110 Studio-Projekt: TV Center Moskau modernisiert mit Lawo

TV Center (TVC) ist ein staatlicher russischer Regionalsender und versorgt das viertgrößte Sendegebiet von Russland mit TV-Programmen: die Metropolregion Moskau. Der Sender gehört der Stadtverwaltung von Moskau, und in seinen landesweit ausgestrahlten Sendungen beleuchtet TVC verschiedene Aspekte des Moskauer Lebens.

Nun setzte der Broadcaster die ersten Schritte in puncto Umstellung auf IP-Technologie um: die technische Modernisierung des Hauptschaltraums und zweier Studios. Mit der Implementierung der IP-Video-, Netzwerk- und Steuerungstechnologie dieses Projekts wurde der Moskauer Systemintegrator DNK beauftrag und setzt auf Video-, Netzwerk- und Steuerungssystemen von Lawo.

Weitere Infos zum Projekt

»Ein wichtiges Element in dieser ersten Phase bestand in der Implementierung eines IP-Routing-Core, der 40 x 40 Feeds des bestehenden SDI-Routers übernimmt und sie mit Hilfe von Encaps/Decaps über sechs Lawo C100 Processing Blades an die IP-Infrastruktur weiterleitet«, erklärt Maxim Krivtsov, CTO von DNK. »Diese C100 Blades sind auch für die 4-Kanal-Formatkonvertierung mit VM-UDX-Funktionalität vorgesehen.«

Alexey Brusnitskiy, CTO von TV Center, blickt in die Zukunft: »Wir haben uns für die Umstellung unserer gesamten Infrastruktur auf IP entschieden, um für die zukünftigen Herausforderungen der Fernsehproduktion und -distribution gerüstet zu sein. Die IP-Technologie bietet ein Höchstmaß an Flexibilität und Effizienz in den Arbeitsabläufen. Außerdem bietet sie die höchstmögliche Zuverlässigkeit und Sicherheit für unsere Produktionen und unser Netzwerk.«

Krivtsov erklärt das Setup: »Wir haben in enger Zusammenarbeit mit dem Kunden ein schlüsselfertiges Projekt für die Umstellung auf IP konzipiert, das ein übergreifendes Steuerungssystem, SDN-Orchestrierung, IP-to/from-SDI-Gateways, Up/Down/Cross-Conversion, Multiviewer und ein Netzwerk-Monitoring-System umfasst. Dieses Konzept konnten wir nur mit Lawos VSM, V-Matrix, Smart- und A-Line-Schnittstellensystemen umsetzen.«

Der Auftrag, den DNK im Frühjahr 2021 von TVC erhielt, umfasste ein IP-Upgrade, das den Hauptschaltraum zusammen mit Studio 1 und Studio 2 als Pilotprojekt definierte. Diese erste Phase des Übergangs zur IP-Technologie wurde im August 2021 erfolgreich abgeschlossen. Nachfolgend werden alle TVC-Regien und -Studios im Rahmen dieses mehrstufigen Projekts schrittweise in eine vollständige IP-Infrastruktur integriert.

Erstes ST2110-Studio-Projekt in Russland

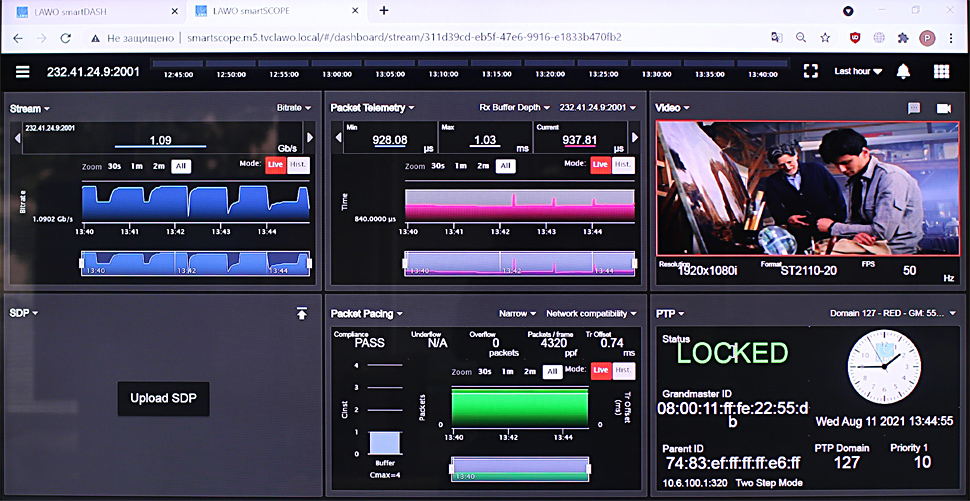

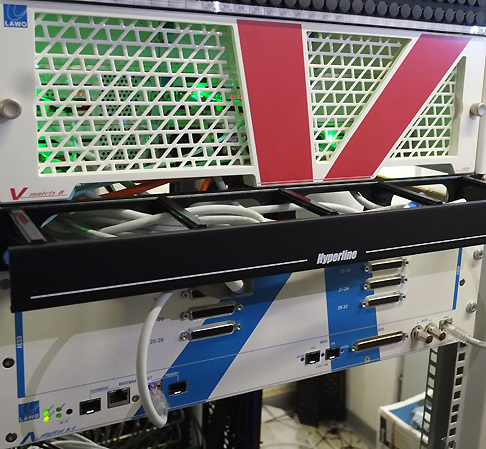

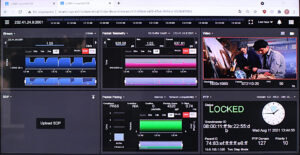

Zur Umsetzung dieses Projekts entschied sich DNK nach gründlicher Marktrecherche für Equipment von Lawo. In enger Zusammenarbeit mit TVC und Lawo installierte DNK ein VSM (Virtual Studio Manager) von Lawo als IP-basierte Steuerungs- und Workflow-Lösung sowie ein V-Matrix-System (Herstellerschreibweise: V__matrix), Lawos software-definierten IP Core für Routing, Processing und Multi-Viewing. Für die Netzwerküberwachung kommen die Systeme SmartDash für System-Monitoring und Echtzeit-Telemetrie des Netzwerks sowie der SmartScope Deep Packet Media Inspection & Network Analyzer zum Einsatz. A-Digital64-Einheiten sorgen für die  I/O-Konnektivität. Mit dieser Ausstattung wandelte sich das Moskauer TV Center zur ersten ST2110-Studioinstallation in ganz Russland.

Lawo IP-Lösungen für TVC

Lawos VSM bietet IP-basierte Steuerung und Workflow für Ü-Wagen-, Studio- und Hauptschaltraum-Anwendungen in TV und Radio. Das geräteunabhängige VSM-System steuert alle wichtigen Video/Audio-Router und -Mischer, Intercom-Systeme, UMDs und Multiviewer, Glue- sowie andere Baseband- und IP-Geräte von Drittanbietern.

Die Smart-Systeme schaffen Netzwerk- und Datentransparenz von IP-, SDI- wie auch hybriden WAN/LAN-Infrastrukturen.

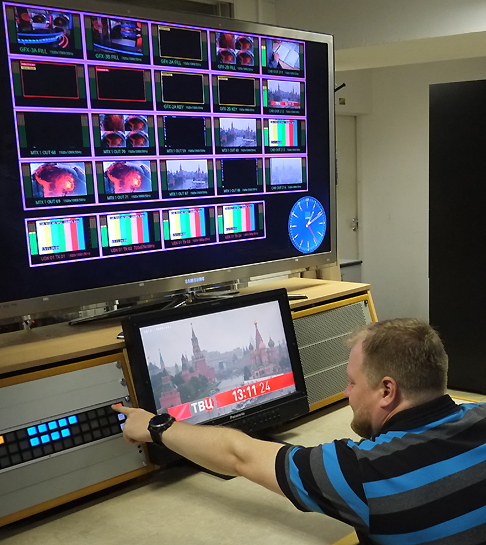

Für das Signal-Monitoring bietet die in die V-Matrix integrierte Distributed-IP-Multiviewer-App (VM-DMV) Funktionalität für 4K/3G/HD/SD.

Lawos LiveView-Multi-Image-Processor (LVP) ermöglicht es dem Multiviewer, sowohl Produktions- (SDI/ST2110/ST2022-6) als auch Übertragungsformate (MPEG-2/H.264/HEVC/OTT-ABR) auf einem einzigen Bildschirm für OTT/Playout darzustellen.

V-Matrix nutzt mehrere Cores und einen leistungsstarken Standard-Switch mit redundanter 10-GbE/40-GbE-Konnektivität als verteilte IP-Routing-Processing-Matrix für frame-genaues Schalten. C100 Processing Blades sorgen für die physikalische Signalkonnektivität; virtuelle Modulanwendungen mit einem VSM-Steuerungs-Layer ermöglichen die Neuzuordnung ganzer Workflows innerhalb von Minuten. Virtuelle Module handhaben Streaming, Video-Processing und Multiviewing, wobei weitere Lawo-Apps, die auf der die V-Matrix laufen, SD-, HD- und 4K-Formatkonvertierung mit HDR-Fähigkeit bieten.

Das A-Stage64 aus der Audio-to-IP-Interface-Familie von Lawo (A-Line) bietet WAN-fähigen Transport von analogem und digitalem Audio, kompatibel mit ST2110-30/-31 und AES67/Ravenna Audio-over-IP Standards.
