Band Pro Munich bei der Polizeihubschrauberstaffel in Dresden
Die Polizeihubschrauberstaffel Sachsen setzt in ihren Polizeihubschraubern für die Auswertung von Bildsignalen Workstations ein, die unter anderem mit OLED-Monitoren bestückt sind. Band Pro Munich plante die Systeme und ließ sie für die Anwendung im Hubschrauber modifizieren.
Die Systeme der Polizeihubschrauberstaffel Sachsen sind dafür optimiert, HD-SDI-Bildsignale, die ein Kamerasystem mit Kreiselstabilisierung des Herstellers Flir-Systems liefert, hochwertig und zuverlässig auswerten zu können. Häufig sind die Systeme bei der Dokumentation möglicher Umweltgefahrensituationen im Einsatz, bei der Suche nach Straftätern und vermissten Personen, aber auch bei der Abstandsermittlung von Fahrzeugen auf Landstraßen und Autobahnen. Durch die Integration von Wärmebildkameras sind auch Nachteinsätze kein Problem.
Systemkomponenten

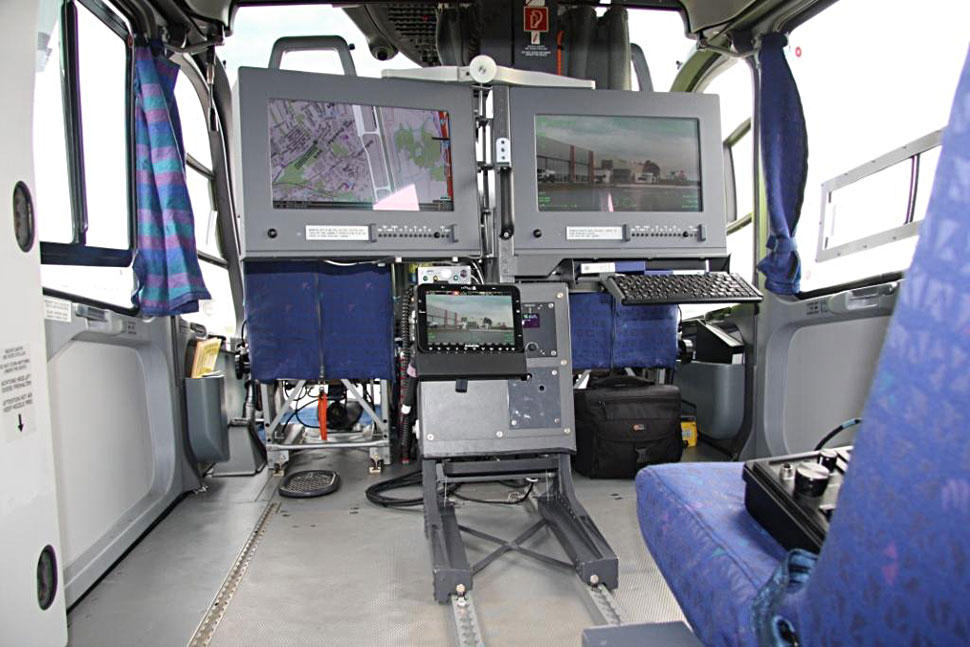

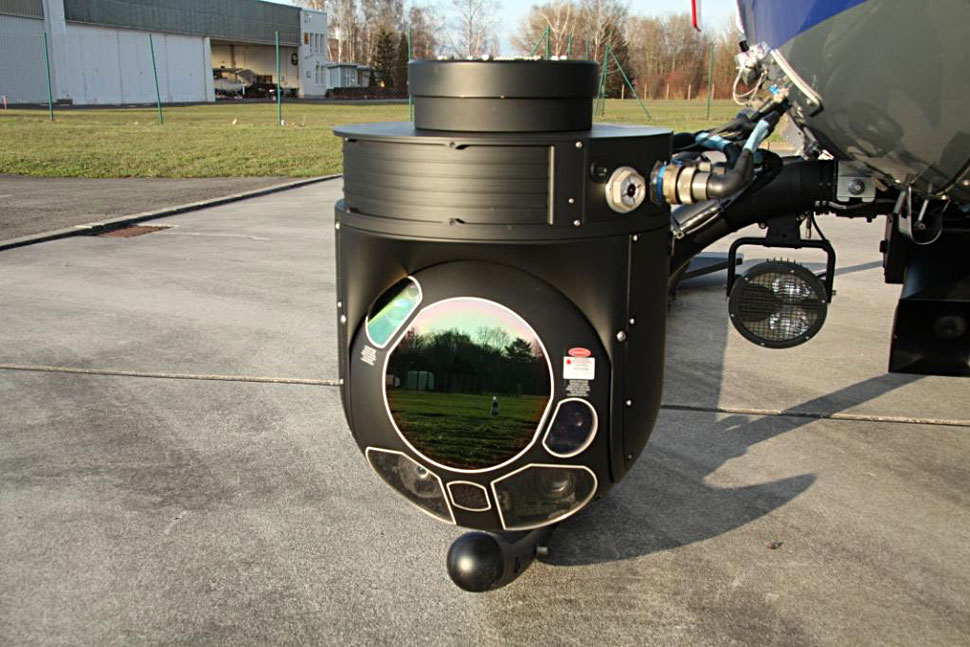

Für die Aufzeichnung von Bildern wurden in einer kreiselstabilisierten 15-Zoll-Kugel zwei Tageslichtkameras und zwei Wärmebildkameras integriert. Weiter sind in den Hubschraubern zwei Sony-Monitore des Typs PVM-1741 eingebaut. Diese beiden Oled-Displays liefern extrem kontrastreiche Schwarzweiß-Bilder der Wärmebildkameras und somit ein wesentlich detailintensiveres Bild als die bisher verwendeten TFT-Displays. Die Hubschrauberbilder können in Echtzeit in die verschiedenen Lagezentren der Polizei gesendet werden.
An den beiden Monitoren können über SDI-Eingänge sowohl die Bilder aller integrierten Kameras, als auch des ebenfalls im Hubschrauber integrierten Kartengerätes dargestellt werden. In einer nächsten Ausbaustufe ist der Anschluss eines Missionsrechners über HDMI geplant, der Einblendungen von weiteren Daten in das Videobild ermöglicht.

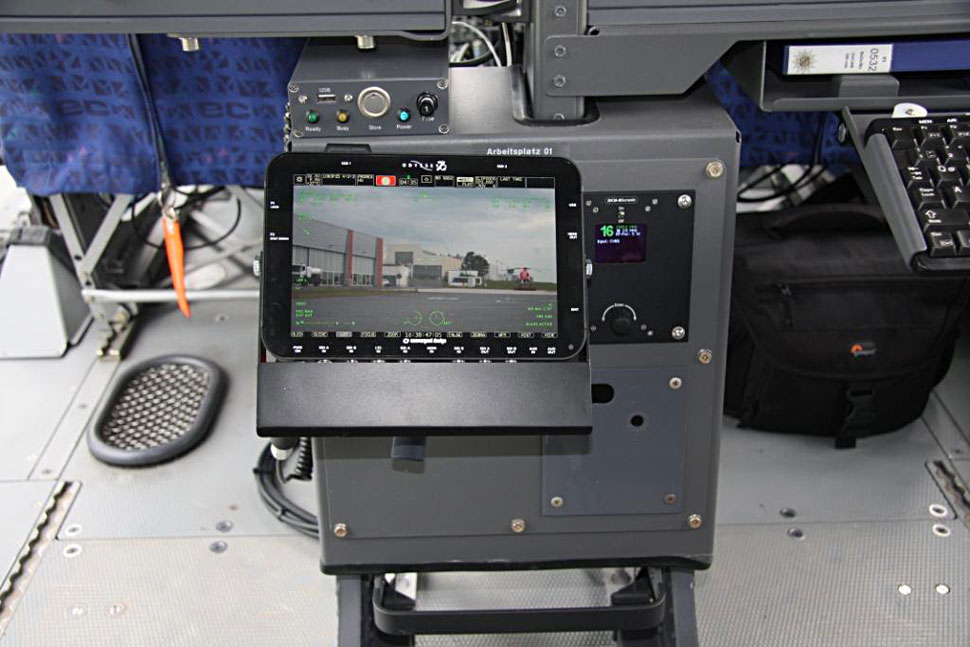

Als Aufzeichnungsgerät kommt der neue Videorekorder Odyssey 7Q der Firma Convergent Design zum Einsatz. Er kann bis zu vier HD-SDI Signale in komprimierter Form gleichzeitig aufzeichnen. Über das 7,7 Zoll große OLED-Bedien- und Kontrolldisplay kann ausgewählt werden, welche Videoquellen gleichzeitig aufgezeichnet werden sollen. Somit ist die Auswahl der benötigten Videoquelle einfach und auf den ersten Blick erkennbar. Die Videodaten werden auf zwei 512 GB große SSD-Karten aufgezeichnet. Für die Bearbeitung der Daten nach dem Flug steht ein neuer MacPro-Rechner von Apple mit Final Cut Pro als NLE-Software zur Verfügung, der die aufgenommenen ProRes-Videodaten in das nötige Format wandelt.
Als zusätzliche Unterstützung dient ein speziell für die Polizeihubschrauberstaffel Sachsen entwickelter HD-SDI-Picture-Grabber der Firma Völker Video- und Datentechnik. Er ermöglicht es, Einzelbilder als JPEG-Datei aus einem HD-SDI-Videostrom direkt auf einem USB-2.0-Speicher abzulegen.
Band Pro Munich war neben der Beratung und Planung für die Lieferung der Sony-Monitore und der Videorecorder für insgesamt zwei Hubschrauber inklusive der Ersatzgeräte verantwortlich. Die erfolgreiche Zusammenarbeit mit der Polizeihubschrauberstaffel besteht bereits seit 2012.
Testdurchlauf
Die außergewöhnlichen Bedingungen im Hubschrauber (Wärme, Kälte, Vibration etc.) und die Vorgaben der Zulassungsverordnungen, erforderten umfangreiche Produkttests, die Band Pro Munich und die Experten von Lucius & Baer durchführten, bevor Lucius & Baer die Displays für den Einsatz im Polizeihubschrauber modifizierte. Alle mechanischen Komponenten des Arbeitsplatzes wurden durch die EADS Elbe Flugzeugwerke am Flughafen Dresden gefertigt. Die Flugzeugwerke sind auf die Wartung von Airbus-Flugzeugen und auf die Umrüstung von Airbus-Passagierflugzeugen zu Frachtern und den Leichtbau in Struktur und Innenraum von Luftfahrzeugen spezialisiert.
